Los pórticos son estructuras en las cuales por sus dimensiones tienen rara vez sus reacciones son "0", generalmente el apoyo en la horizontal, a menos que no se aplique carga horizontal. Asimismo, cuenta con sus 3 diagramas "fuerza axial, fuerza cortante, momento flector."
Si deseas la explicación en YouTube click a la imagen 👆👆👆
📝 Si deseas asesoría personalizada;
SOLUCIÓN
1. Diagrama de Cuerpo Libre
Para iniciar, debemos de realizar un diagrama de Cuerpo Libre (D.C.L.) o también llamado diagrama de Solido Libre (D.S.L.). Consiste en colocar todas las reacciones en los apoyos en los apoyos correspondiente, asimismo todas las cargas distribuidas debemos convertir a carga puntual.
2. Ecuaciones de Equilibrio
Para determinar las reacciones aplicamos las ecuaciones de equilibrio; momento, eje x, eje y. De la siguiente manera.
3. Cortes
Los cortes se utilizan para cada tramo en el cual la fuerza va a variar, para este ejemplo se utilizan 3 cortes.
4. Resultado de los Resultados

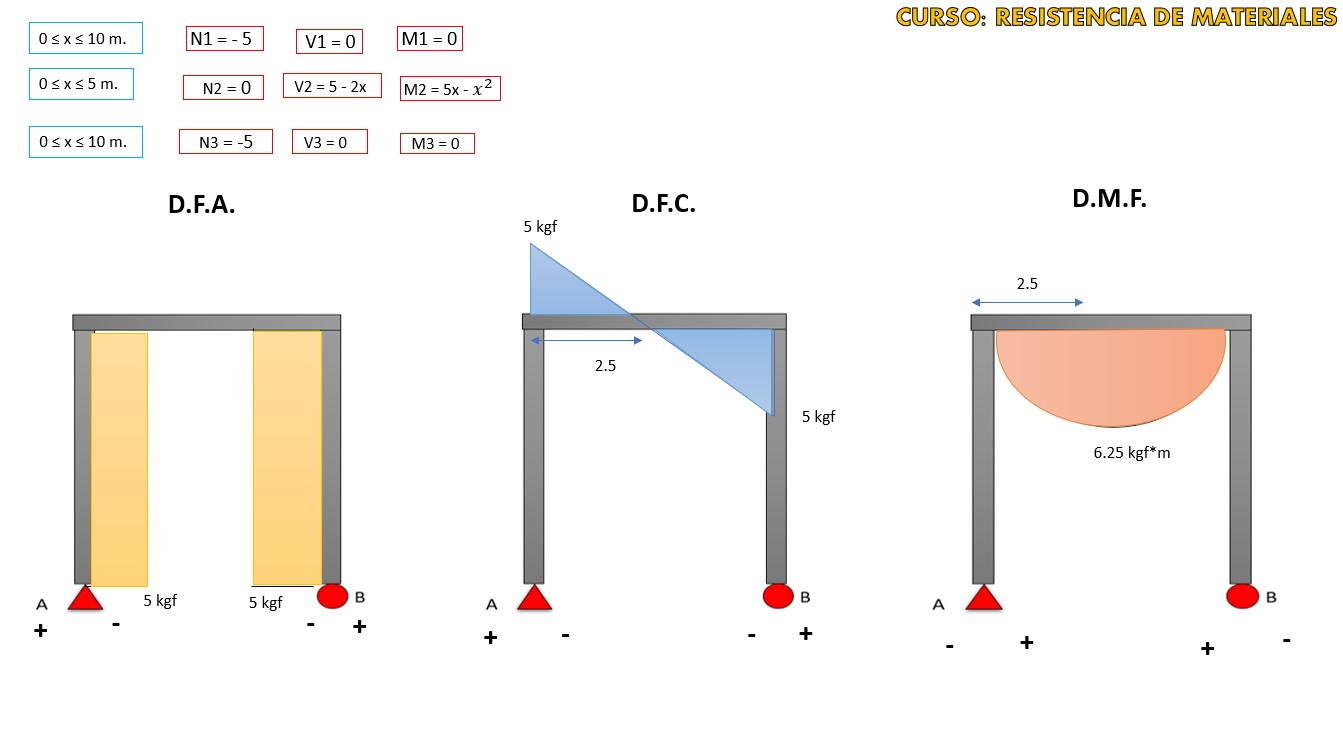

5. Diagrama de Fuerza Axial
Para realizar el D.F.A.; se debe de tener en cuenta que afuera del pórtico es positivo y adentro de la estructura es negativo. Se gráfica de acuerdo a los resultados obtenido. N1,N2,N3.
6. Diagrama de Fuerza Cortante
De igual manera positivo afuera, negativo adentro. graficar de acuerdo a los resultados V1,V2,V3.
7. Diagrama de Momento Flector
Para el análisis de momento flector los signos se intercambian ( positivo adentro y negativo afuera del pórtico). ya que el momento representa la flexión de tal manera que tiene mejor representación para la carrera de ing. civil. M1,M2,M3.
Hasta aquí culmina el ejercicio de "DIAGRAMA DE PÓRTICO - Fuerza Axial; Fuerza Cortante; Momento Flector". Espero que hayan logrado comprender los pasos que se aplican para desarrollar el ejercicio dado.
